Такой ремонт как замена сливного насоса (помпы) стиральной машины вне зависимости от модели, можно произвести самостоятельно в домашних условиях.
Для устранения такой неисправности понадобиться небольшой набор инструментов, а именно: отвертка плоская и крестовая, пассатижи и тестер для проверки обмотки на целостность. Прежде чем приступить к такой работе, нужно сначала убедиться что проблема именно в сливном насосе.
В каких случаях требуется замена сливной помпы
Замена сливного насоса производится только в том случае, если все неисправности, связанные со сливом воды, другими способами избежать не удается. Одна из неприятных поломок, когда из бака приходится сливать воду вручную, является нарушение слива воды в канализацию. При этом далеко не всегда причиной является насос. Прежде всего необходимо проверить:
не включена ли опция «режим без слива»;
сливной шланг, на наличие засоров или перегибов;
сливной фильтр, где часто собираются различные мелкие предметы, попавшие в бак вместе с бельем;
сливной патрубок, где могли застрять мелкие вещи или предметы одежды;
модуль управления, в котором могут произойти сбои как в программном обеспечении, так и в работе электронной части;
работу прессостата.
Причин, по которым стиральная машина не сливает воду по окончании процесса стирки или полоскания достаточно много, и к проблеме необходимо подходить комплексно. Обнаружение и устранение неисправности следует производить по принципу «от простого к сложному». Не следует сразу разбирать устройство. Бывает достаточно нажать на кнопку, чтобы выключить режим «без слива» или просто очистить фильтр. К характерным признакам неисправности помпы относятся:
- «трансформаторный» сильный гул в области расположения помпы при отсутствии слива воды;
- вода из сливного шланга вытекает очень слабым напором;
- на дисплей машины выводится информация об ошибке.
Многие современные агрегаты оснащены системой самодиагностики и способны сигнализировать о сбоях и неисправностях в системе. Для каждого производителя характерны свои коды ошибок, которые указываются в паспорте от стиральной машины. Машины LG эту же ошибку показывают как ОЕ. Стиралки Indesit (Индезит) и Ariston (Аристон) высветят коды F05 для проблем со сливом и F11 для проблем с насосом. СМ марок Electrolux и Zanussi выдают на табло код Е21, что означает: нет слива воды. Те же проблемы проявляются в моделях Атлант как F4, в Gorenje – F5, а в машинах Hansa высветится Е03. Для того чтобы правильно расшифровать код, загляните в таблицу неисправностей вашей марки. Если примененные методы диагностики привели к выводу о неисправности помпы, ее необходимо снять и поменять на исправную.
Схема снятия и установки сливного насоса
Прежде всего приступая к работе необходимо отключить стиральный агрегат от сети и перекрыть воду, затем отсоединить шланг подачи воды !!!
Приступая к ремонту, необходимо точно знать где закреплено сливное устройство. В зависимости от марки и типа стирального агрегата, помпа может располагаться в передней или задней его части, а доступ осуществляться:
- непосредственно снизу;
- через специальные люки снизу или в передних, задних и боковых стенках;
- путем снятия облицовки спереди, сзади или сбоку.
В последнее время модели известных производителей стали оснащаться циркуляционными насосами, обеспечивающими циркуляцию жидкости в системе машинки во время работы и улучшающие качество стирки. Например в некоторых моделях корейского производителя Samsung, сливная помпа и циркуляционный насос выполняются моноблоком в едином корпусе, поэтому они меняются вместе.
Если циркуляционный насос выполнен отдельно, то обычно он располагается рядом со сливной помпой. Для его демонтажа необходимо снять входной и выходной патрубок, выкрутить винты крепления и снять устройство. На агрегатах Electrolux циркуляционные насосы фиксируются на днище, на специальном резиновом основании для уменьшения вибраций и шума.
Замена снизу агрегата
Такие фирмы как Ariston, LG, Samsung, Whirpool, Ardo, Bosch довольно часто прибегают к такому способу монтажа помпы, что ее замена не требует разборки стирального агрегата. Доступ к элементам обеспечивается за счет отсутствия донной крышки. Для замены необходимо:
1. После обесточивания и перекрытия воды, машинку необходимо положить на бок желательно подстелив что-то мягкое, чтобы не поцарапать корпус агрегата.
2. Затем при помощи плоской отвертки снимите пластиковую панель, которая держится на защелках. Снимайте аккуратно, так как защелки могут сломаться!
3. Если на дне машинки все же имеется пластиковый поддон, который закрывает низ агрегата, открутите винты и снимите его.
4. Далее необходимо открутить винты, крепящие улитку с корпусом машинки и тем самым отделить улитку от корпуса.
5. Затем необходимо отсоединить сливной патрубок и сливной шланг от улитки, обычно они затянуты хомутами, их можно разжать при помощи плоскогубцев. Желательно заранее приготовить тару для слива остатков воды с патрубков и улитки.
6. Теперь можно отсоединить контакты питания от насоса.
7. Откручиваем саморезы крепящие помпу с улиткой, затем отделяем их друг от друга.
На некоторых моделях сливная помпа может крепиться к улитке без саморезов, для снятия достаточно повернуть ее против часовой стрелки и свободно вытащить насос.
Перед установкой насоса на свое место, обязательно почистите улитку от засоров, особенно место соединения с помпой для надежной герметичности. Установка происходит в обратном порядке. После установки проверьте соединение всех патрубков и контакты питания насоса.
Замена сливной помпы на стиральной машине Bosch
На некоторых моделях Samsung, Bosch, Siemens доступ можно осуществлять через лючки или путем снятия специальных пластиковых или металлических панелей. Обычно лючки и панели закрепляются на корпусе посредством нескольких саморезов и на специальные защелки. Для их снятия достаточно иметь плоскую или крестообразную отвертку. Снятие пластиковых или металлических днищ также не представляет особых сложностей, просто количество элементов крепежа больше чем у небольшого люка.
Существуют модели стиральных агрегатов, в основном премиального класса с большой загрузкой, в которых к днищу могут крепиться амортизаторы, поплавки для защиты от протечек и другие элементы, что сильно усложняет и задерживает проведение ремонта. В этом случае целесообразно добираться до сливного устройства через одну из боковых стенок.
Замена сливной помпы у стиральных машин с вертикальной загрузкой
Говоря о доступе через одну из стенок, следует заметить, что это одновременно и простой и довольно сложный процесс. Например, чтобы добраться до помпы на некоторых моделях Zanussi с верхней загрузкой, достаточно открутить несколько саморезов, крепящих боковую крышку, сняв ее, получим полный доступ к сливному устройству.
На стиральных машинах с вертикальной загрузкой замена насоса проводится аналогично что и с фронтальной.Единственная разница только в том, что с вертикальной загрузкой нужно снимать боковую и другие стенки, вместо задней.
Для того чтобы добраться к сливной детали через переднюю стенку, на агрегатах Samsung с фронтальной загрузкой, нужно снимать верхнюю крышку, панель управления, резиновую манжету и откручивать много крепежных частей. Стоит обратить внимание, что не обладая хорошими навыками и не зная места крепежных частей, только на процесс снятия крышки можно потратить много времени, а так же есть большая вероятность того, что могут сломаться пластмассовые защелки от крышки.

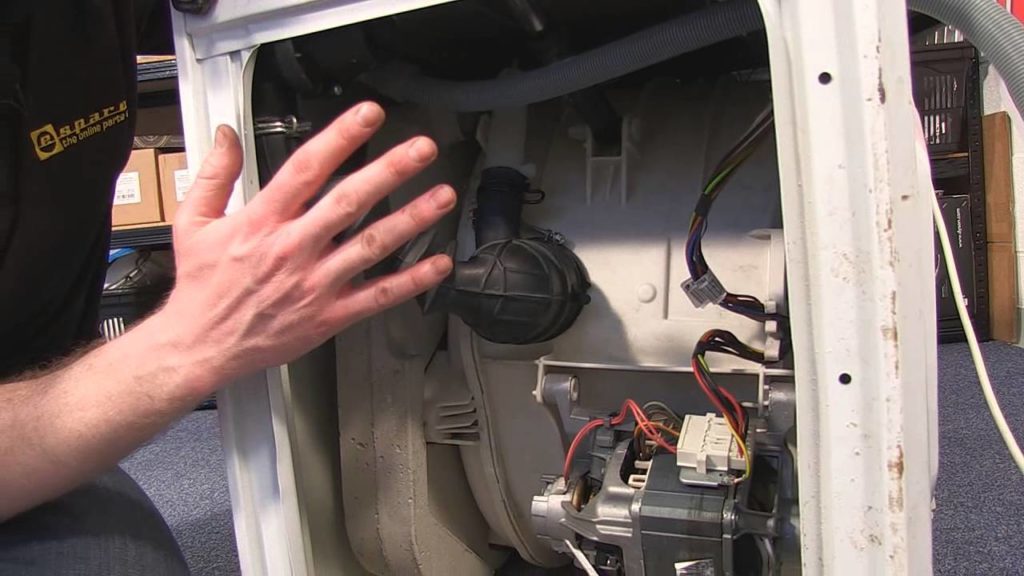

Снимая переднюю крышку, необходимо обратить внимание на клеммы подключения блокиратора замка крышки, и при необходимости их аккуратно отсоединить. Проще всего добраться к помпе через заднею стенку, на многих моделей Electrolux и Ariston. Смена задней крышки происходит путем откручивания бокового, верхнего и нижнего крепежа. Обычно впускной клапан монтируется именно к задней стенке агрегата, поэтому его также необходимо открутить. Для снятия стенок и откручивания крепежа стиральной машины, могут понадобиться специальные ключи и торцевые головки.
Как выбрать сливной насос
Осуществляя замену сливной помпы, необходимо выбирать полный аналог по устройству и техническим параметрам. Все сливные устройства отличаются как по мощности и производительности, так и по способу крепления. Выбирать следует только у проверенных и заслуживших хорошую репутацию производителей. Иногда бывает, что подключение электропроводов как к сливной помпе так и циркуляционному насосу может иметь иное расположение, чем у тех, которые вышли из строя. Этот нюанс обычно не имеет значения и не влияет на установку элемента на штатное место. Все операции по замене осуществляются в порядке обратном демонтажу, с обязательной проверкой качества всех креплений и соединений.
Если есть какие-то вопросы или что-то не понятно вы всегда можете обратится к нам и мы поможем. Всегда вам рады!!!
НАСОС (ПОМПА) ASKOLL M332 (АЛЮМИНИЕВАЯ КАТУШКА)
Насос (помпа) Askoll M332 предназначен для откачки воды из стиральной машины, работает от переменного тока 220в. Данная запчасть представляет из себя ту часть сливной системы которая, как правило, выходит из строя. И состоит из корпуса, электромагнитной катушки, вала на котором закреплен постоянный магнит и крыльчатка.
Округлый фланец крепления, раздельные контакты на задней части насоса. Отверстия под крепления на три самореза. На фланце есть 5 отверстий, но крепится обычно только на три. Выполнен в комбинированном пластике.
В связи с большим количеством взаимозаменяемых моделей стиральных машин (более трех тысяч моделей), это одни из самых востребованных и популярных моделей насосов на рынке. Чаще всего используется в стиральных аппаратах Electrolux, Samsung, Ardo, Merloni, Candy, LG и др. Раздельные контакты расположены на задней крышке. Насос поставляется в сборе (как на фото), готов к установке.

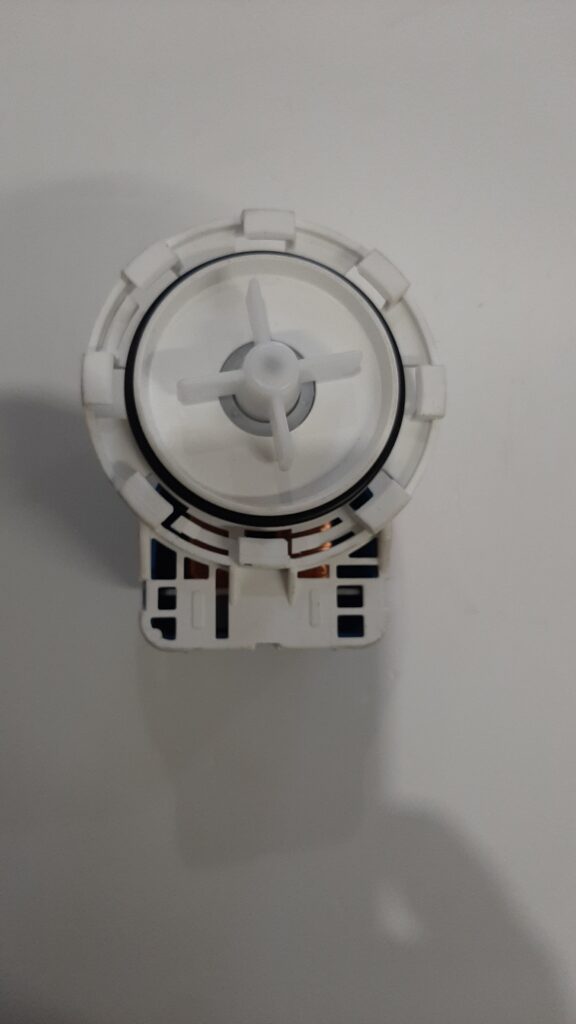

Насос сливной для стиральной машины GRE, Ardo, Whirlpool
