Термодатчик в СМА відповідає за правильний нагрів води по заданих параметрах і за включення і відключення ТЕНу в залежності від заданої програми. І якщо машина стала занадто перегрівати воду, або ж не нагрівати ону зовсім, то швидше за все несправний термодатчик.
Типи термодатчиків.
На сьогодні існує три типи датчиків:
- газонаповнений;
- біметалевий;
- термістор.
У кожного із зазначених типів свій принцип роботи і свої особливості перевірки працездатності і заміни.
Газонаповнений датчик в своїй конструкції має дві частини. Перша – металевий диск діаметром від 2 до 3 см і заввишки 3 см. Друга частина – мідна трубка, яка приєднана до зовнішнього регулятору на блоці управління ПМА. Деталь знаходиться у внутрішній частині бака, стикаючись безпосередньо з водою – так вимірюється її температура. Усередині такого датчика циркулює газ, відомий всім як фреон (використовується в холодильниках і кондиціонерах). При температурному впливі, газ стискається і розширюється, тим самим розмикаючи і стуляючи контакти з’єднані з ТЕНом.
Біметалевий датчик: це деталь такої ж форми, як і попередня, з різницею лише в висоті – до 1 см. Всередині неї є біметалічна пластинка. Під час нагрівання води ця платівка вигинається, замикаючи контакти. В результаті вода припиняє грітися, по досягненні заданої температури.

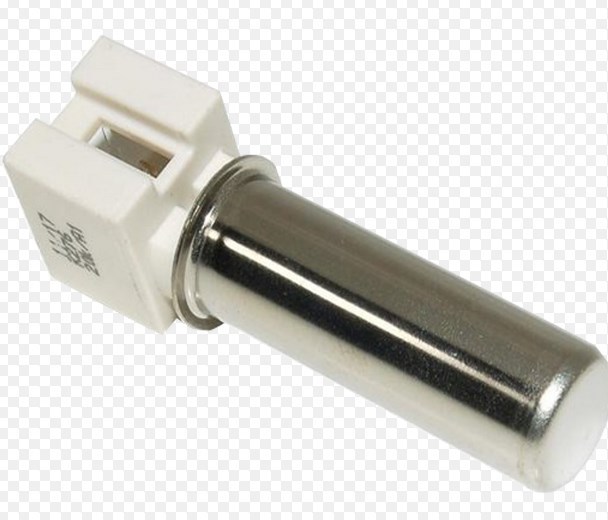

Термістор це термодатчик який встановлюють у всіх останніх моделях ПМА. Якщо вашії машинЦі не більше ніж 7 років, з великою часткою ймовірності в ній використовується саме такий елемент. Це циліндр невеликих розмірів, діаметром до 1 см і довжиною до 3 см. Від попередніх його відрізняє тип кріплення – він встановлюється на самому нагрівачі. Працює датчик не за механічним принципом, а за рахунок коливань опору під час нагрівання води. Далі розглянемо перевірку і заміну датчика сучасного типу – термістора.
Як перевірити і замінити термодатчик.
Перед тим як продіагностувати роботу даного вузла, необхідно трохи розібрати машинку. Ваше завдання – розібрати корпус і дістати термостат з нагрівача: в більшості випадків ТЕН і термістор знаходяться під баком, від того дістатися до нього не складе ніяких труднощів. Перед тим як зняти датчик, відкрийте задню панель пральної машини, відкрутивши болти або гвинти по периметру кришки. Від’єднайте проводку, яка з’єднує елемент з платою управління. Сфотографуйте або позначте дроти, щоб потім зібрати все як було. Відпустіть кріплення нагрівача – кріпильна гайка знаходиться строго по середині. Тепер виймайте термостат.
Діставши датчик, його потрібно перевірити мультиметром і заміряти опір. Перед тим як продзвонити, виберіть режим вимірювання опору. Далі торкніться щупами контактів. Стандартні показники для 20-градусної температури. Нагрійте елемент в гарячій воді. Витягніть його, знову прикладіть щупи і стежте за змінами на екрані тестера. Якщо з датчиком все в порядку, то показник при 50-градусній температурі знизяться в кілька разів. Якщо знайшли поломку, то деталь потрібно замінити. Підберіть датчик, що підходить для Тена вашої моделі машинки. Важливо! Термістор не підлягає ремонту. Не намагайтеся його розбирати і ремонтувати. Нижче узгоджено номінали термодатчиков найпоширеніших ПМА.
Значення опорів у датчиків температури (термісторів, NTC) в СМА.
- Опір датчика температури пральних машин Zanussi (Зануссі), AEG (АЕГ), Electrolux (Електролюкс) – серія EWM 2000, EWM 1000 PLUS – дані вказані при кімнатній температурі, має бути близько 6,0 кОм, якщо нагріти датчик до 80 градусів впаде до 0,5 – 0,7кОм
- Опір датчика температури пральних машин Electrolux (Електролюкс) серія EWM 1000 – дані вказані при кімнатній температурі, має бути близько 17 – 17.5 кОм, якщо нагріти датчик до 85 градусів впаде до 2,1 кОм – 2.5 кОм
- Опір датчика температури пральних машин Candy (Канді) – дані вказані при кімнатній температурі, має бути близько 27,0 кОм
- Опір датчика температури пральних машин Bosch / Siemens (Бош / Сіменс), Zanussi (Зануссі), Electrolux (Електролюкс), AEG (АЕГ), Hansa (Ханса) Beko (Беко) Ardo (Ардо) – дані вказані при кімнатній температурі, має бути близько 4.8 кОм
- Опір датчика температури пральних машин Beko (Беко), Atlant (Атлант), Ardo (Ардо) – опір датчика температури, дані вказані при кімнатній температурі, якщо точніше при 22С, має бути близько 5.6-5,8 кОм
- Опір датчика температури пральних машин Ardo (Ардо) S1000X, A6000X, SE1000X, AED6500X, WDE1207X – опір датчика, терморезистора 21,5 Ом дані вказані при кімнатній температурі
- Опір датчика температури пральних машин ASKO (Аско), з того, що мені траплялися окремо-стоїть датчик 40-60 Ом при температурі 20 ° С і 20кОм, а так же датчик який стояв в тене мав опір близько 13кОм.
- Опір датчика температури пральних машин Ariston (Арістон), Indesit (Індезіт), HOTPOINT / ARISTON (ХотПоінт – Арістон) – дані вказані при кімнатній температурі, має бути близько 20 кОм, виносні можуть бути і по 200кОм
- Опір датчика температури пральних машин Samsung (Самсунг) – дані вказані при кімнатній температурі, має бути близько 12 кОм
- Опір датчика температури пральних машин LG – дані вказані при кімнатній температурі, має бути близько 50 кОм
- Опір датчика температури пральних машин Thomson (Томсон) і Brandt (Бранд) – дані вказані при кімнатній температурі, має бути близько 50,0 кОм при 20 ° С
- Опір датчика температури пральних машин Whirpool (Вірпулл) – дані вказані при кімнатній температурі, має бути близько 35,9 кОм при 22 ° С, а так само бувають 12кОм.
При виході з ладу термодатчика зволікати не можна! Поломка датчика тягне за собою вихід з ладу нагрівача. Міняти і ТЕН, і датчик дорожче і складніше. Заміна термостата будь-якого типу, своїми руками цілком можлива. Усе! Вдалого лагодження!
