Термодатчик в СМА отвечает за правильный нагрев воды по заданным параметрам и за включение и отключение ТЕНа в зависимости от заданной программы. И ежели машинка стала слишком перегревать воду, либо же не нагревать оную вовсе, то скорее всего неисправен термодатчик.
Типы термодатчиков.
На сегодня существует три типа датчиков :
- газонаполненный;
- биметаллический;
- термистор.
У каждого из указанных типов свой принцип работы и свои особенности проверки работоспособности и замены. Газонаполненный датчик в своей конструкции имеются две части. Первая – металлический диск диаметром от 2 до 3 см и высотой до 3 см. Вторая часть — медная трубка, которая подсоединена к внешнему регулятору на блоке управления СМА. Деталь находится во внутренней части бака, соприкасаясь непосредственно с водой – так измеряется ее температура. Внутри такого датчика циркулирует газ, известный всем как фреон (используется в холодильниках и кондиционерах). При температурном воздействии, газ сжимается и расширяется, тем самым размыкая и смыкая контакты соединенные с ТЭНом.

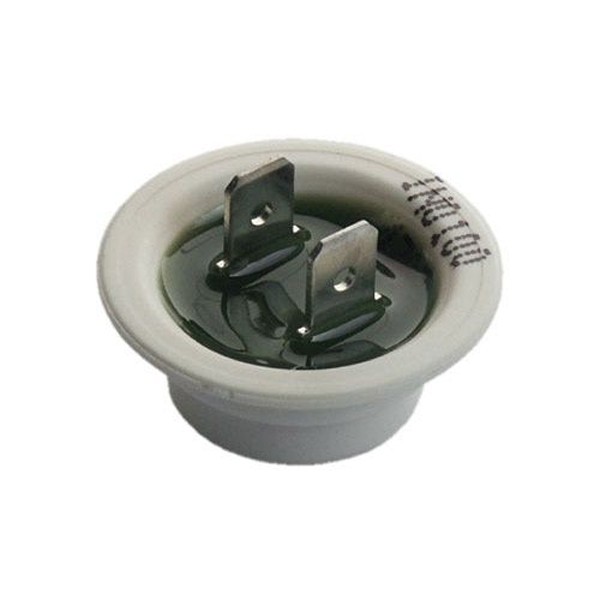

Биметаллический датчик : это деталь такой же формы, как и предыдущая, с разницей лишь в высоте – до 1 см. Внутри неё есть биметаллическая пластинка. Во время нагрева воды эта пластинка выгибается, замыкая контакты. В итоге вода прекращает греться, по достижении заданной температуры.
Термистор это термодатчик который устанавливают во всех последних моделях СМА. Если вашей машинки не более 7 лет, с большой долей вероятности в ней используется именно такой элемент. Это цилиндр небольших размеров, диаметром до 1 см и длиной до 3 см. От предыдущих его отличает тип крепления – он устанавливается на самом нагревателе. Работает датчик не по механическому принципу, а за счет колебаний сопротивления во время нагрева воды. Далее рассмотрим проверку и замену датчика современного типа — термистора.
Как проверить и заменить термодатчик.
Перед тем как продиагностировать работу данного узла, необходимо чуть-чуть разобрать машинку. Ваша задача – разобрать корпус и достать термостат из нагревателя: в большинстве случаев ТЭН и термистор находятся под баком, от того добраться к нему не составит никакого труда. Перед тем как снять датчик, откройте заднюю панель стиральной машины, отвинтив болты или винты по периметру крышки. Отсоедините проводку, соединяющую элемент с платой управления. Сфотографируйте или пометьте провода, чтобы потом собрать все как было. Ослабьте крепление нагревателя – крепежная гайка находится строго по центру. Теперь извлекайте термостат.
Достав датчик, его нужно проверить мультиметром и замерить сопротивление. Перед тем как прозвонить, выберите режим измерения сопротивления. Далее коснитесь щупами контактов. Стандартные показатели для 20-градусной температуры. Нагрейте элемент в горячей воде. Вытащите его, снова приложите щупы и следите за изменениями на экране тестера. Если с датчиком все в порядке, то показатель при 50-градусной температуре снизятся в несколько раз. Если нашли поломку, то деталь нужно заменить. Подберите датчик, подходящий для ТЭНа вашей модели машинки. Важно! Термистор не подлежит ремонту. Не пытайтесь его разбирать и ремонтировать. Ниже преведены номиналы термодатчиков самых распространенных СМА.
Значения сопротивлений у датчиков температуры (термисторов, NTC) в СМА.
- Сопротивление датчика температуры стиральных машин Zanussi (Занусси), AEG (АЕГ), Electrolux (Электролюкс) — серия EWM 2000, EWM 1000 PLUS – данные указаны при комнатной температуре, должно быть около 6,0 кОм, если нагреть датчик до 80 градусов упадет до 0,5 – 0,7кОм
- Сопротивление датчика температуры стиральных машин Electrolux (Электролюкс) серия EWM 1000 – данные указаны при комнатной температуре, должно быть около 17 – 17.5 кОм , если нагреть датчик до 85 градусов упадет до 2,1 кОм – 2.5 кОм
- Сопротивление датчика температуры стиральных машин Candy (Канди) – данные указаны при комнатной температуре, должно быть около 27,0 кОм
- Сопротивление датчика температуры стиральных машин Bosch/Siemens (Бош/Сименс), Zanussi (Занусси), Electrolux (Электролюкс), AEG (АЕГ), Hansa (Ханса) Beko (Беко) Ardo (Ардо) – данные указаны при комнатной температуре, должно быть около 4.8 кОм
- Сопротивление датчика температуры стиральных машин Beko (Беко), Atlant (Атлант), Ardo (Ардо) – сопротивление датчика температуры, данные указаны при комнатной температуре, если точнее при 22С, должно быть около 5.6-5,8 кОм
- Сопротивление датчика температуры стиральных машин Ardo (Ардо) S1000X, A6000X, SE1000X, AED6500X, WDE1207X – сопротивление датчика, терморезистора 21,5 Ом данные указаны при комнатной температуре
- Сопротивление датчика температуры стиральных машин ASKO (Аско), из того, что мне попадались отдельно-стоящий датчик 40-60 Ом при температуре 20 С и 20кОм, а так же датчик который стоял в тене имел сопротивление около 13кОм.
- Сопротивление датчика температуры стиральных машин Ariston (Аристон), Indesit (Индезит), HOTPOINT/ARISTON (Хотпоинт – Аристон) – данные указаны при комнатной температуре, должно быть около 20 кОм, выносные могут быть и по 200кОм
- Сопротивление датчика температуры стиральных машин Samsung (Самсунг) – данные указаны при комнатной температуре, должно быть около 12 кОм
- Сопротивление датчика температуры стиральных машин LG (ЛЖ) – данные указаны при комнатной температуре, должно быть около 50 кОм
- Сопротивление датчика температуры стиральных машин Thomson (Томсон) и Brandt (Бранд) – данные указаны при комнатной температуре, должно быть около 50,0 кОм при 20 °С
- Сопротивление датчика температуры стиральных машин Whirpool (Вирпулл) – данные указаны при комнатной температуре, должно быть около 35,9 кОм при 22 °С, а так же бывают 12кОм.
При выходе из строя термодатчика медлить нельзя! Поломка датчика влечет за собой выход их строя нагревателя. Менять и ТЭН, и датчик дороже и сложнее. Замена термостата любого типа, своими руками вполне возможна. Всё! Удачной починки !
