Любая бытовая техника не вечна, и стиральная машина не исключение и в результате длительной эксплуатации или неаккуратного пользования элементы устройства изнашиваются и разрушаются. Техника приходит в негодность. В некоторых случаях возможен ремонт стиральных машин своими руками но вот при возникновении крупных неполадок лучше обратиться в мастерскую.
Мало кто из владельцев стиральной машинки задумывается над её устройством и принципами работы. Чтобы самостоятельно отремонтировать забарахлившую стиральную машину в домашних условиях необходимо знать ее внутреннее строение и назначение основных узлов и деталей.

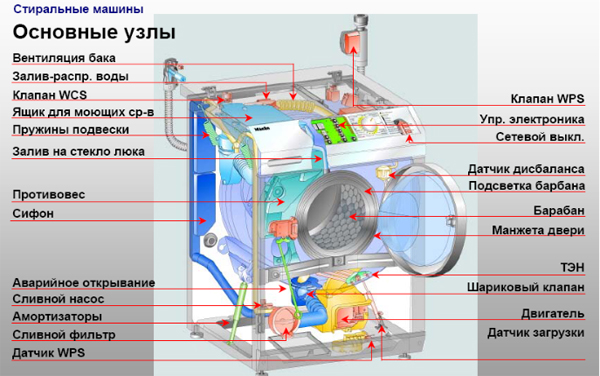

Основные узлы машинки автомат
- двигатель;
- электронагреватель;
- сливной насос;
- бак для воды и барабан для белья;
- электроника (панель управления);
- клапан забора воды;
- корпус и так далее.
Электронный модуль
Основная деталь в современной стиральной машине это модуль управления. Именно с помощью этого модуля, который представляет собой плату с множеством радиодеталей и происходит процесс стирки так же контроль за выполнением всех режимов.
От специальных датчиков модуль получает информацию о том, как действовать в тот или иной отрезок времени.
Основные датчики СМА
В машинке используется три датчика:

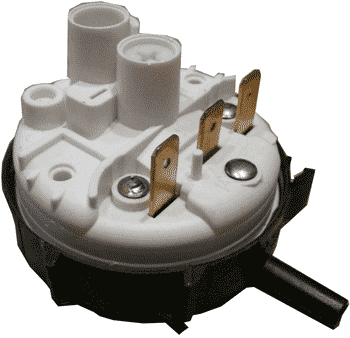

- прессостат — показывает уровень воды в баке;
- термостат — определяет температуру воды;

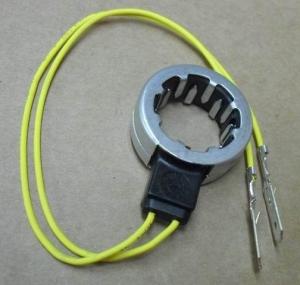

- таходатчик — контролирует количество оборотов двигателя.
Управляющий модуль — не только самая важная, но и наиболее дорогостоящая деталь стирального устройства. Если он выйдет из строя, то машинка начинает «глючить» или вовсе отказывается выполнять свою работу. Без специальных навыков ремонта электронной техники и оборудования не стоит самостоятельно чинить плату устройства. То в таком случае лучше эту работу предоставить специалистам с нашей мастерской.
Цикл работы машинки
Получив от хозяйки машины соответствующие указания по стирке (режим, температура воды, необходимость дополнительного полоскания и другие функции) затем проверив состояние датчиков, модуль управления отдает необходимые команды исполняющим механизмам.
- С помощью специального устройства УБЛ блокируется дверца загрузочного люка. В таком состоянии машина будет находиться до окончания стирки, но лишь спустя 2-3 минуты после слива воды модуль управления подаст сигнал о разблокировке люка.
- Через клапан в бак устройства подается вода. Как только прессостат покажет, что бак наполнен, подача воды автоматически прекратится.
- За нагрев воды отвечает трубчатый электронагреватель (ТЭН). От модуля он получает сигнал о времени включения и температуре, до которой необходимо нагреть воду в баке.
- За вращение барабана отвечает двигатель машины, который через ремень или напрямую соединяется со шкивом барабана. Момент запуска и остановки, а также скорость вращения контролирует управляющий модуль.
- Слив отработанной воды осуществляется с помощью помпы. Сливной насос откачивает воду из барабана и отправляет ее в канализационную трубу.
Такие на первый взгляд несложные механизмы под управлением электронного модуля выполняют всю работу стирального агрегата. Более детальный принцып работы, неисправности и замену соответствующих узлов СМА мы расмотрим в следующих наших статьях, ссылки на которые приведены ниже.
